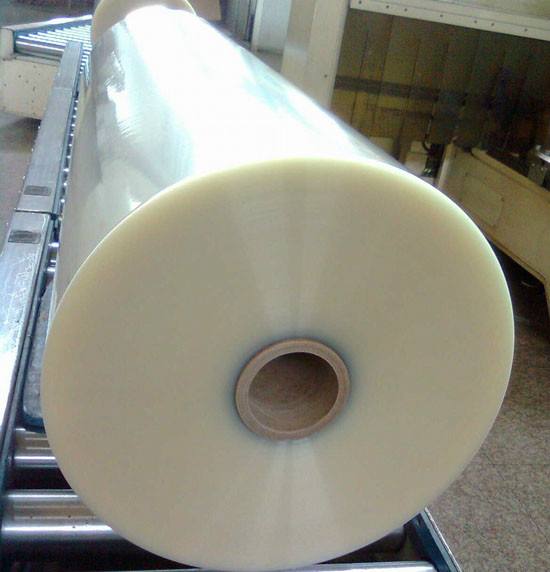

在精密电子元件的封装领域，防潮性能直接决定了产品的可靠性与寿命。高阻隔PET膜作为封装材料的核心屏障，其厚度选择看似简单，实则是一场关乎性能、成本与工艺的精密博弈。当工程师面对12μm、25μm、50μm等不同规格时，如何做出最优决策？这需要从材料特性、应用场景到失效风险进行全维度解构。

水汽渗透率（WVTR）是厚度选择的首要标尺。PET膜的阻隔能力与厚度并非线性关系——当厚度从12μm增至25μm时，WVTR可降低60%以上；但超过50μm后，阻隔性提升幅度开始放缓。这是因为水汽分子在PET中的扩散路径存在临界阈值，过厚反而增加材料内应力风险。例如，在湿度敏感等级（MSL）1级的芯片封装中，25μm膜能将WVTR控制在0.5g/m²·day以下，满足10年防潮寿命；而消费类电子的普通传感器，12μm膜配合干燥剂即可平衡成本与防护需求。这种“够用就好”的厚度逻辑，本质是材料经济性的精准拿捏。

机械强度与封装工艺的适配性常被忽视。薄型PET膜（如12μm）在高速卷对卷封装中易产生褶皱，导致局部阻隔失效；而50μm厚膜虽抗穿刺性强，却需更高热封温度，可能损伤热敏元件。某汽车电子厂商曾因选用过厚PET膜，导致封装时热压温度超标，使PCB板焊点虚焊率上升15%。理想的厚度选择需匹配封装设备参数：真空封装线建议25μm膜，其柔韧性与挺度比最均衡；而手工封装的军工模块，50μm膜更能耐受操作中的弯折应力。

成本效益比在厚度决策中扮演关键角色。以10万片微型传感器封装为例，12μm膜比25μm膜节省材料成本30%，但需增加20%的干燥剂用量，且良率损失可能抵消成本优势。某医疗设备企业的实践颇具启示：他们通过加速老化测试发现，在25℃/60%RH环境下，18μm膜与25μm膜的防潮失效时间差不足5%，但前者使单件封装成本降低0.12元。这种基于实际工况的厚度优化，正是降本增效的智慧所在。

特殊应用场景需要厚度定制化突破。在可穿戴设备的柔性电路封装中，12μm超薄PET膜通过纳米涂层技术，实现了0.3g/m²·day的超低WVTR；而深海探测仪的电子舱，则采用75μm加厚膜配合多层复合结构，抵御深海高压水汽渗透。这些案例印证了厚度选择没有标准答案——唯有将环境湿度、服役寿命、机械载荷等变量纳入计算模型，才能找到“刚刚好”的厚度临界点。

高阻隔PET膜的厚度选择，本质是材料科学与应用工程的跨界对话。它要求工程师既懂PET分子链的堆叠密度对阻隔性的影响，又熟悉产线热封辊的温度梯度分布；既要计算水汽扩散的菲克定律，又要核算单件成本的毫厘之差。当我们在12μm与50μm之间权衡时，真正在做的，是用毫米级的精度，守护微米级电子元件的纳米级安全。这种微观世界的防护艺术，正是现代电子工业可靠性的隐形基石。
