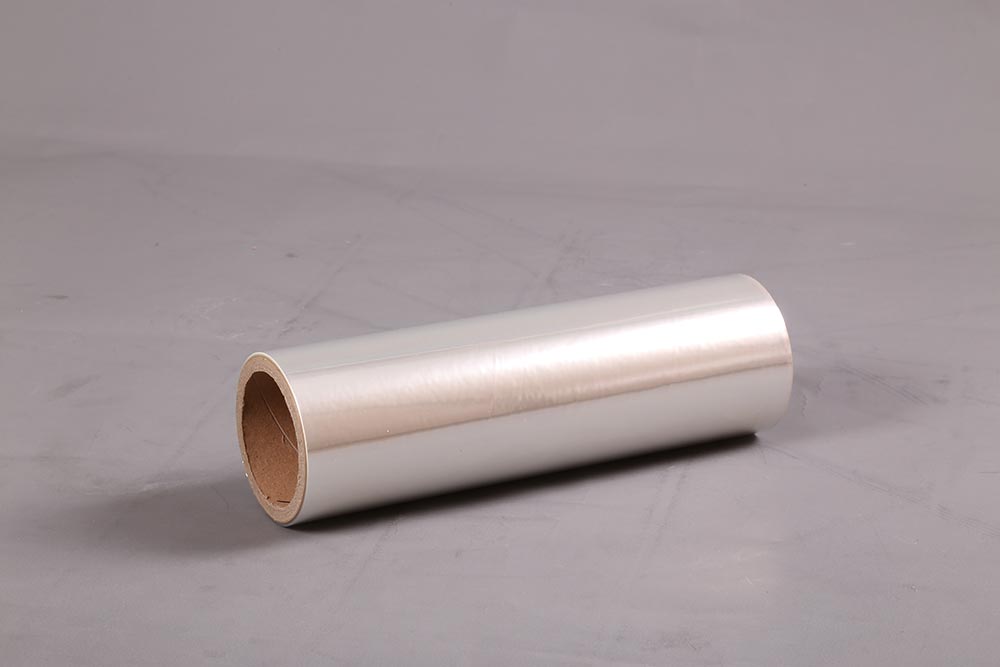

在柔性电子、OLED封装及高端光伏面板等精密制造领域，氧化硅PET膜凭借其优异的透明度与阻隔性能，成为了关键的基材或封装材料。然而，并非所有的氧化硅镀膜PET都能达到工业级的高标准，其核心差异往往在于PECVD（等离子体增强化学气相沉积）这一镀层工艺的精细度。对于B2B领域的采购与技术负责人而言，理解PECVD工艺参数如何微观地影响薄膜的水氧阻隔性能，是甄选优质供应商、规避产品失效风险的必修课。因为只有通过高度致密、均匀的镀层工艺，才能在柔性的PET基材上构筑起一道真正的“防御墙”，阻隔水汽与氧气对内部敏感器件的侵蚀。

PECVD工艺之所以被广泛应用，关键在于其能够在相对较低的温度下沉积出高质量的氧化硅薄膜。其核心原理是利用射频电源将硅烷类前驱体气体（如HMDSO或TEOS）与氧气或氮气电离成等离子体，这些高活性的离子团在PET基材表面发生反应沉积成膜。这一过程对能量密度的控制要求极高，如果射频功率过低，等离子体活性不足，沉积的氧化硅薄膜结构就会疏松多孔，存在大量微观缺陷，无法形成连续的阻隔层，水氧分子便会轻易渗透；反之，若功率过高，虽然能提升沉积速率，但过大的离子轰击力会破坏PET基材表面，甚至导致薄膜内应力过大产生微裂纹，同样会大幅降低阻隔性能。因此，寻找能量输入与薄膜结构致密性的最佳平衡点，是PECVD工艺的第一道门槛。

除了能量控制，前驱体气体的配比与流量稳定性也是决定水氧阻隔性能的关键变量。在PECVD反应过程中，氧化硅的化学计量比（Si:O）直接决定了薄膜的化学稳定性与结构密度。精准的气体流量控制系统能确保前驱体充分反应，形成接近二氧化硅（SiO2）理想结构的无机致密层。如果气体混合不均或配比失调，薄膜中可能会残留未反应的有机基团，这些有机成分会随着时间推移发生水解或氧化，不仅导致薄膜变黄、透光率下降，更会在阻隔层内部形成亲水通道，使水汽透过率（WVTR）随时间推移而急剧升高。对于要求寿命长达数万小时的高端电子器件而言，这种由工艺缺陷导致的“慢速失效”往往是致命的。

更深层次的影响体现在镀层与PET基材的界面结合力与内应力管理上。由于PET塑料与无机氧化硅的热膨胀系数差异巨大，在镀膜过程中的温度变化及沉积后的冷却阶段，极易产生界面剥离或薄膜龟裂。优秀的PECVD工艺会采用梯度过渡层技术或多层堆叠工艺，即在纯无机层与PET基体之间引入有机-无机过渡层，以缓冲界面应力。这种工艺手段能显著提升薄膜的柔韧性，使其在后期的模切、弯折等机械加工中保持完好，从而确保在实际应用工况下，阻隔性能不因物理形变而出现断崖式下跌。这种工艺细节的把控，往往是区分普通薄膜与高端阻隔膜的分水岭。

综上所述，氧化硅PET膜的水氧阻隔性能并非单一材料的特性，而是PECVD镀层工艺精度的综合体现。从等离子体的能量密度控制，到气体配比的精准计量，再到界面应力的精细化管理，每一个环节的工艺波动都会被放大为最终产品的性能缺陷。对于工业品采购方来说，选择具备成熟PECVD工艺控制能力、能提供稳定水汽透过率测试数据的制造商，是保障下游产品良率与可靠性的基石。只有深入理解这背后的工艺逻辑，才能在复杂的材料市场中选对产品，为高端制造保驾护航。
