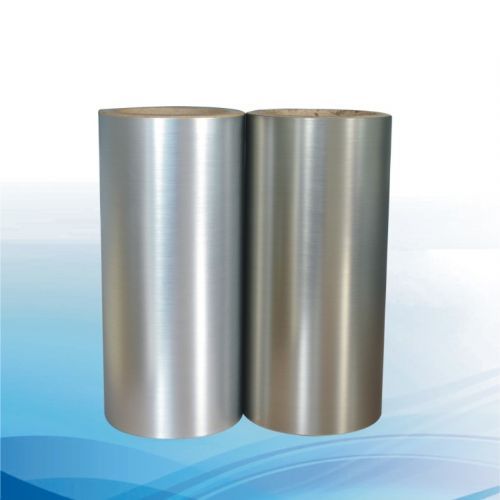

在高度精密的电子制造业中，一个看不见的“杀手”——静电，正潜伏在每一个角落。它可能源于一次不经意的摩擦，一次空气的流动，却能在瞬间释放出高压电脉冲，击穿芯片内部的微米级电路，让价值不菲的电子元件瞬间报废。为了抵御这种无形的威胁，电子元件的封装材料变得至关重要，其中，PET拉丝膜凭借其优良的物理性能和美观的质感，成为了众多厂商的首选。然而，普通的PET膜本身就是绝缘体，极易积聚静电。因此，对PET拉丝膜进行防静电处理，并掌握正确的选型方法，是保障产品良率的必修课。

那么，如何让PET拉丝膜“学会”导电，从而消除静电危害呢？目前主流的防静电处理技术主要分为两大流派。第一种是“表面涂覆型”，顾名思义，就是在已经成型的PET拉丝膜表面，通过涂布的方式附着一层抗静电剂或导电涂层。这层涂层就像给薄膜穿上了一件“导电外衣”，能够吸附空气中的水分，形成一个薄薄的水分子层，从而将表面电荷迅速导走，避免静电积聚。这种技术的优点是工艺相对简单，成本较低，见效快。但它主要的在于耐久性，这层外衣在摩擦、水洗或长期使用后容易磨损脱落，导致防静电效果衰减或失效。

与“外衣”相对应的，是更为深入持久的“内添加型”技术。这种方法是在PET原料颗粒熔融塑化之前，就将液态或固态的抗静电剂均匀地混合进去，使其成为材料本身的一部分。可以理解为，抗静电的特性被“刻入”了PET拉丝膜的“基因”里。通过这种方式制成的薄膜，其防静电性能是均匀且立体的，不会因为表面的磨损而消失。即便用刀片刮擦，新露出的表面依然具备防静电能力。这种技术的持久性和稳定性远超表面涂覆，尤其适用于需要长期储存、多次周转或对洁净度要求极高的封装场景，当然，其制造成本也相对更高。

了解了核心技术，选型指南便有了清晰的依据。要明确使用周期和场景。如果只是用于短途运输、一次性包装，且对成本控制极为严格，那么表面涂覆型的PET拉丝膜或许是一个经济实惠的选择。但若你的产品需要经历漫长的仓储、复杂的物流链条，或者是在无尘车间内使用，那么投资于内添加型的薄膜无疑是更明智的决定，它能提供更持久可靠的保护，从长远看，更能避免因静电失效带来的巨大损失。

还要关注防静电性能的具体指标。通常我们用表面电阻来衡量，单位是欧姆（Ω）。一般而言，表面电阻值在10的9次方到10的12次方欧姆之间，属于防静电级别，能快速泄放电荷；而低于10的9次方欧姆，则属于导静电级别，用于需要更快消除电荷的场合。根据你所封装元件的静电敏感度（ESD等级），选择对应电阻范围的薄膜至关重要。此外，还需考虑薄膜的拉伸强度、透明度以及那标志性的“拉丝”纹理是否均匀细腻，这些同样是衡量其综合品质的重要标准。最终，选择PET拉丝膜防静电材料，并非一个简单的采购行为，而是一项关乎产品生命线的技术决策，它要求我们在成本、性能与风险之间，找到那个最精准的平衡点。
