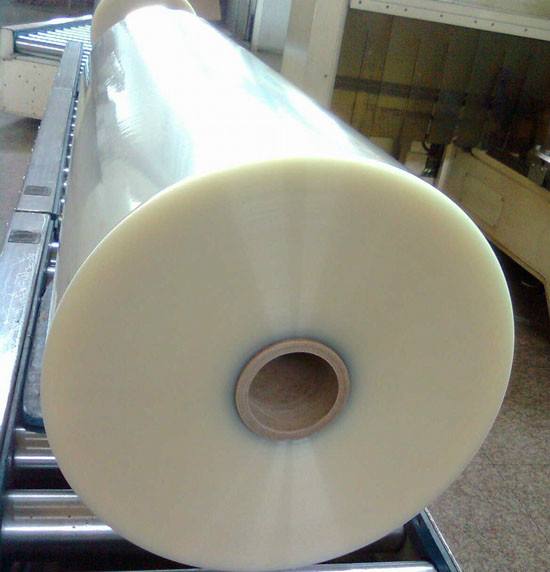

在现代电子制造业的精密链条中，一个看不见的“杀手”——静电，正时刻威胁着从芯片到成品组装的每一个环节。静电释放（ESD）产生的瞬间高压，足以击穿微米级的集成电路，导致产品性能下降、寿命缩短甚至直接报废，给企业带来巨大的经济损失。因此，高效的静电防护已成为保障电子产品良率的基石。在这一背景下，高透明PET双面热封膜凭借其独特的复合性能，逐渐成为电子产品保护包装中的关键材料。然而，许多采购和技术人员对其核心的防静电技术原理仍存在模糊认知。本文旨在深入解析这一技术，帮助工业品领域的决策者更精准地进行选型与应用。

要理解其防静电技术，我们首先必须明确一个核心概念：防静电并非“绝缘”，而是“疏导”。静电的危害源于电荷在物体表面的积聚，而防静电技术的根本目的，就是为这些积聚的电荷提供一个可控的泄放路径，使其无法形成高电压。高透明PET双面热封膜的防静电技术实现路径，主要可分为两大技术流派。第一种是表面涂覆技术，即在PET薄膜的表面涂布一层极薄的导电或抗静电涂层。这层涂层通常含有导电微粒（如碳黑、金属氧化物）或亲水性抗静电剂。当薄膜表面因摩擦产生静电后，这层涂层会形成一个连续的导电网络，将电荷迅速传导至大地或通过接触耗散，从而将表面电阻值控制在10^6至10^11欧姆/平方的安全范围内，实现有效的静电防护。

第二种更为先进的技术是本体改性技术，即在PET树脂聚合或熔融挤出过程中，直接添加抗静电助剂。这种方法使得抗静电剂均匀分布在薄膜的整个基体内部，并通过分子迁移作用，持续在薄膜表面形成一层肉眼不可见的导电层。相比于表面涂覆，本体改性的优势在于其防静电效果更为持久和稳定，不会因为表面的摩擦、清洗或热封高温而轻易衰减。这对于需要经过多道复杂工序、经历严苛环境的电子产品保护而言，无疑是更可靠的选择。这两种技术路径的选择，直接决定了薄膜的防静电性能等级、耐久性以及最终的适用场景，是企业在选型时必须考量的核心技术指标。

当然，高透明PET双面热封膜的价值并非单一功能的体现，而是多种特性的协同作用。其“高透明”特性，确保了在无需拆开包装的情况下，即可对内部产品进行清晰的目视检查、条码扫描，极大地提升了仓储和物流效率。而“双面热封”功能，则使得包装过程可以实现自动化、无缝化，通过热压设备快速形成一个完全密封的保护腔体。这个腔体不仅能有效隔绝外界的灰尘、湿气，更与防静电功能共同构建了一个系统性的防护逻辑：既防止了外部静电对内部器件的侵入，也避免了内部器件因摩擦产生静电而自我损伤。

综上所述，高透明PET双面热封膜的防静电技术，是一个基于材料科学的精密工程，它通过表面涂覆或本体改性等方式，将绝缘的PET薄膜转变为一个能够安全疏导静电的“智能”屏障。对于B2B领域的专业人士而言，在选择这类材料时，不能仅仅停留在“是否防静电”的表层问题，而应深入探究其技术实现路径、表面电阻值、防静电效果的持久性等核心参数。只有将这种材料的高透明度、双面热封性与卓越的防静电性能有机结合，才能真正为精密电子产品打造一件从生产到交付全程无忧的“电子铠甲”，从而在激烈的市场竞争中，以更高的产品可靠性赢得客户的信赖。

--------------------------------
